راهنمای تعمیر: مادربرد آیفون 12 پرو مکس

Repair guide : Motherboard iPhone 12 Pro Max

5/5

مادربرد iPhone 12 Pro Max شما دیگر کار نمی کند؟ بعد از تغییر تمام اجزایی که می توانستند نگرانی شما را برطرف کنند، آیفون شما همچنان روشن نمی شود؟ آیفون در آب افتاده است و می خواهید آن را اکسیدزدایی کنید؟ آیا می خواهید یک مادربرد بازسازی شده نصب کنید یا برای ذخیره آن مقداری لحیم کاری میکرو انجام دهید؟ کارشناسان Godphon نحوه تغییر آن را در این راهنمای تعمیر مصور و توضیح داده شده توضیح می دهند.

احتیاط، تغییر مادربرد منجر به از دست رفتن تمام داده ها می شود. لطفا قبل از هر گونه دستکاری یک نسخه پشتیبان تهیه کنید.

همچنین توجه داشته باشید که هیچ مادربرد آیفون بازسازی شده ای را نمی فروشد.

علائم :

مادربرد HS
میکرولحیم کاری روی مادربرد
اکسید زدایی مادربرد

مرحله 1

قبل از تعویض شاسی آیفون 12 پرو مکس، لطفاً به دلایل ایمنی واضح گوشی خود را خاموش کنید.

برای انجام این کار، دکمه های پاور (راست) و صدا – (چپ) را به طور همزمان فشار دهید.

سپس با خاموش کردن اعتبارسنجی کنید.

گام 2

اجکتور سیم کارت (که در جعبه آیفون یا کیت ابزار ما وجود دارد) را در سوراخ کشوی سیم کارت واقع در پایین لبه سمت چپ قرار دهید.

با یک فشار کم، احساس می کنید کشوی سیم کارت به خودی خود بیرون می زند.

مرحله 3

کشو سیم کارت در کمتر از 2 دقیقه بیرون آمد

مرحله 4

با باز کردن 2 پیچ پنتالوبی اطراف پورت لایتنینگ که به رنگ قرمز دایره شده اند، شروع کنید. (عکس 1)

سپس تمام قسمت جلویی را به مدت 2 تا 3 دقیقه گرم کنید تا چسب نگهدارنده صفحه نرم شود.

در صورت احساس مقاومت، بعداً در گرم کردن مجدد تردید نکنید!

مرحله 5

گیره iSclack را محکم در پایین صفحه قرار دهید تا پس از آن چسبندگی بیشتری داشته باشید.

این عمل با مکنده ساده اما بسیار پیچیده تر امکان پذیر است.

مرحله 6

گیره را فشار دهید تا یک باز شدن جزئی در صفحه ایجاد شود.

از فرصت استفاده کنید و به آرامی یک انتخاب را معرفی کنید.

می توانید گیره iSlack را بردارید.

مرحله 7

به آرامی سوراخ بازشو را در اطراف لبه صفحه بکشید تا جدا شود.

برای جلوگیری از آسیب رساندن به کابل ها آن را زیاد به داخل فشار ندهید.

صفحه را مانند یک کتاب باز کنید.

مواظب باشید، صفحه همچنان با سفره هایش چسبیده است!

مرحله 8

سپس 4 پیچ سه بال که به رنگ سبز دایره شده اند را باز کنید. (عکس 1)

صفحه فلزی را بردارید.

مرحله 9

4 پیچ سه بال دیگر که به رنگ سبز دایره شده اند را بردارید. (عکس 1)

سپس صفحه فلزی دوم را بیرون بیاورید.

مرحله 10

2 صفحه فلزی استخراج می شوند.

مرحله 11

اول از همه، ابتدا باتری را جدا کنید!

این کار از خطرات احتمالی اتصال کوتاه در طول تعمیر آیفون شما جلوگیری می کند.

مرحله 12

با جدا کردن اولین کابل صفحه ادامه دهید …

… همینطور دومی.

مرحله 13

صفحه نمایش آیفون 12 پرو مکس مجزا و تا حدی جدا شده است.

مرحله 14

5 پیچ صلیبی شکل دایره شده به رنگ آبی را باز کنید (عکس 1)

سپس صفحه فلزی محافظ را بردارید.

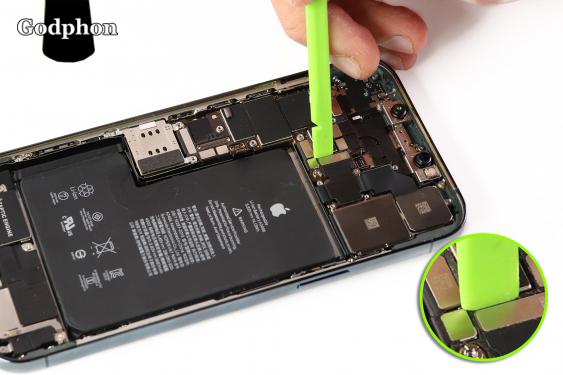

مرحله 15

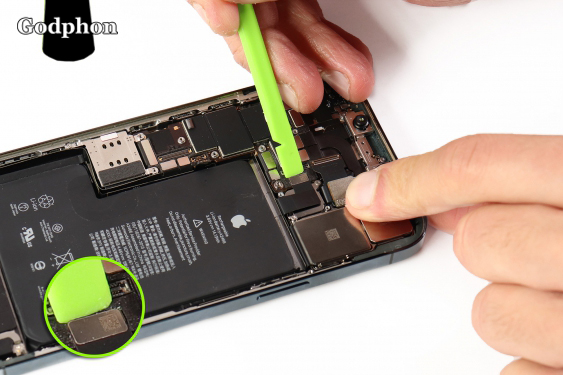

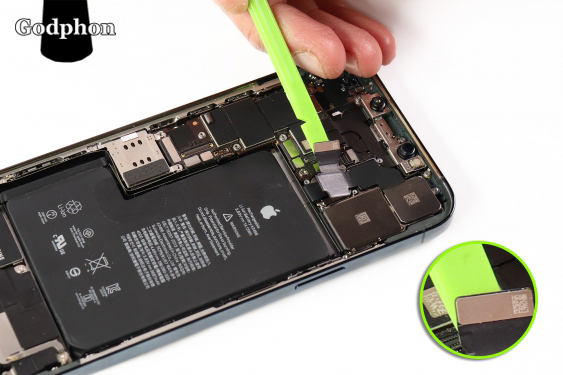

اولین کانکتور را از دوربین عقب جدا کنید.

و همچنین دو مورد دیگر که در زیر پنهان شده اند.

مرحله 16

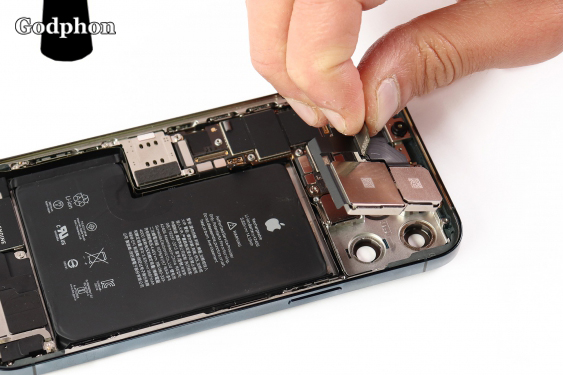

می توانید دوربین را به راحتی استخراج کنید.

مرحله 17

دوربین عقب شما ثبت شده است.

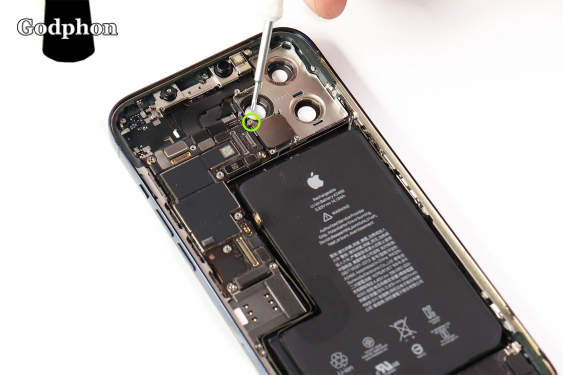

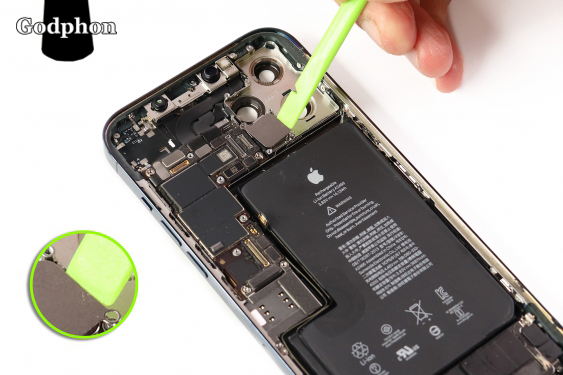

مرحله 18

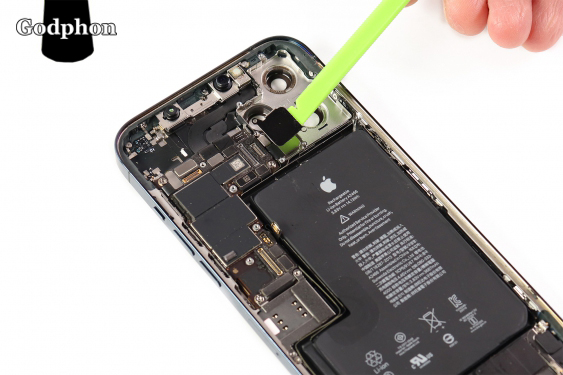

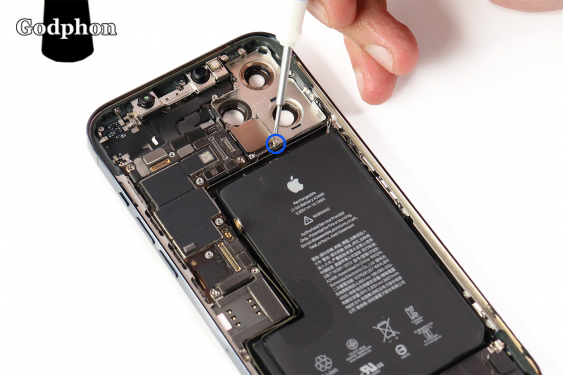

پیچ سه بال که به رنگ سبز دایره شده را بردارید. (عکس 1)

سپس پیچ صلیبی به رنگ آبی دایره شد. (عکس 2)

بلند کنید و سپس صفحه محافظ را بردارید.

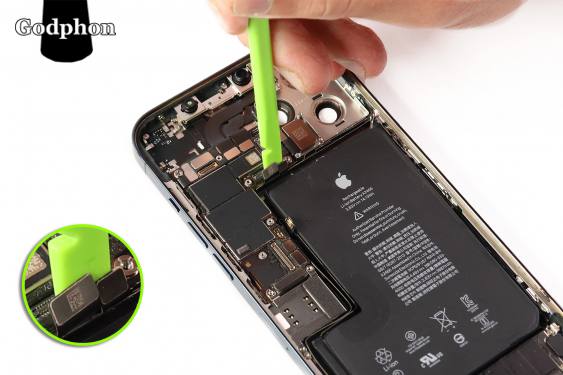

مرحله 19

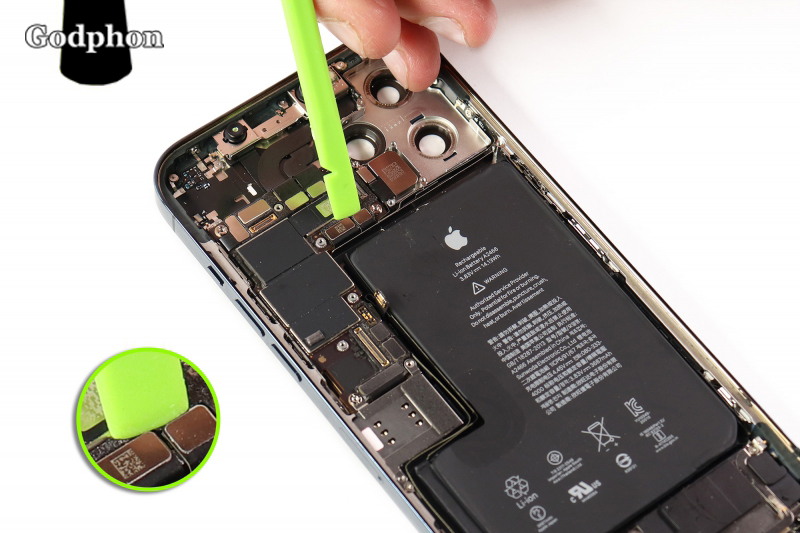

کابل برق و همچنین لیدار را با استفاده از کاردک نایلونی جدا کنید.

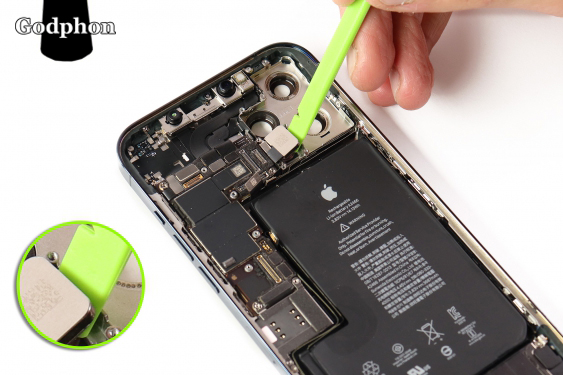

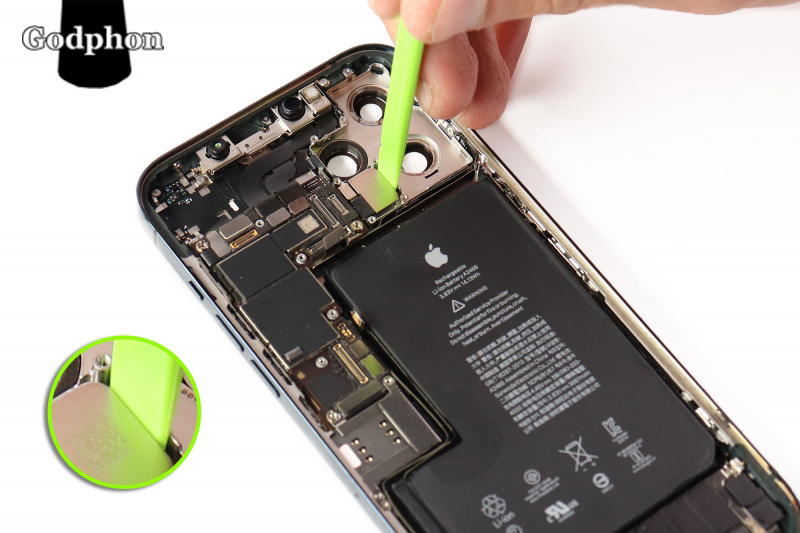

مرحله 20

برای بیرون آوردن لیدار، با کاردک بالا بکشید.

مرحله 21

لیدار برچیده شده است.

مرحله 22

پشت آیفون را گرم کنید تا چسب نگهدارنده باتری نرم شود.

هرگز مستقیماً باتری را گرم نکنید!

برچسب های باتری آنقدر چسبیده اند که گرم کردن تنها راه برای استخراج باتری است!

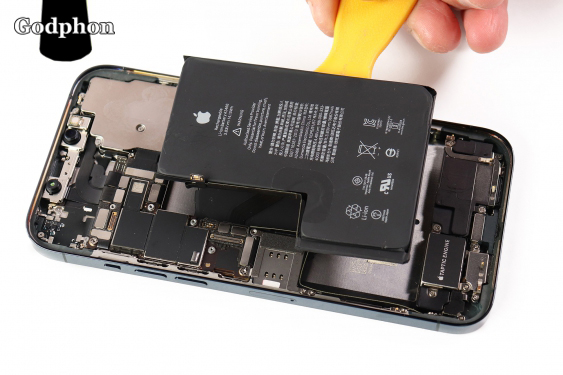

مرحله 23

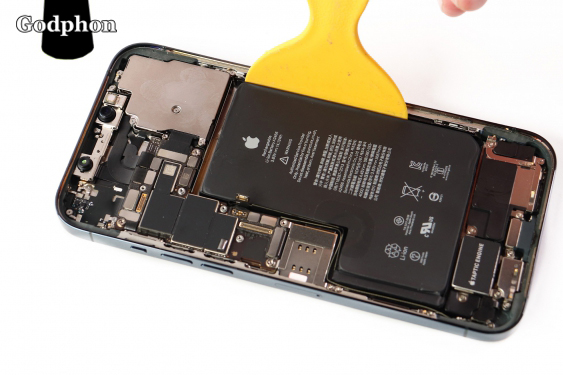

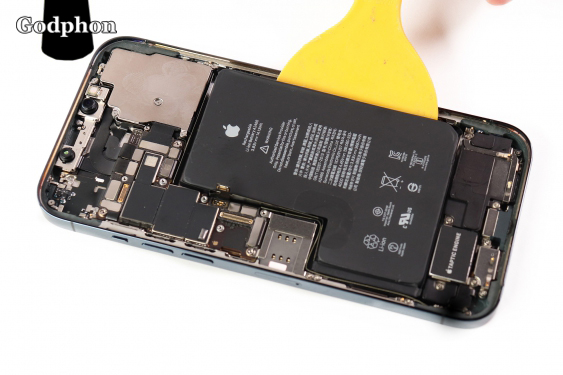

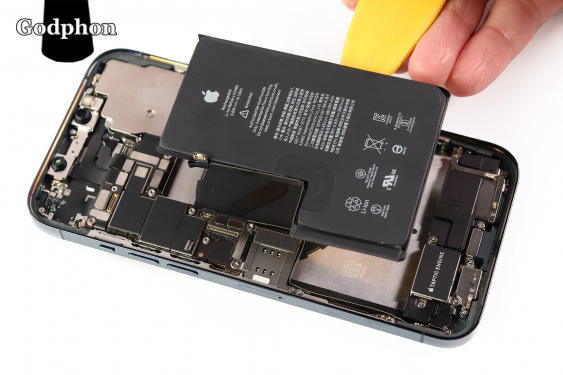

کاردک پهن و صاف را به تدریج زیر باتری آیفون بکشید تا به آرامی آن را از روی آن خارج کنید.

مراقب باشید که آن را خم نکنید یا سوراخ نکنید!

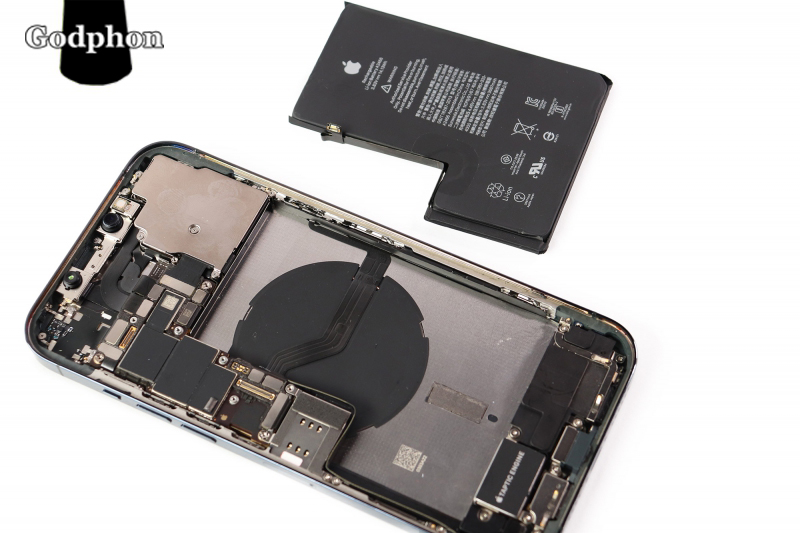

مرحله 24

باتری آیفون 12 پرو مکس استخراج شد.

کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.

مرحله 25

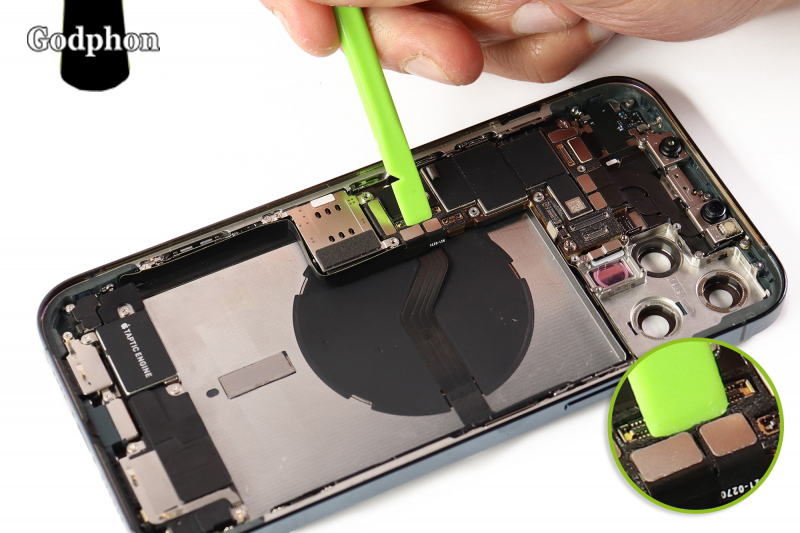

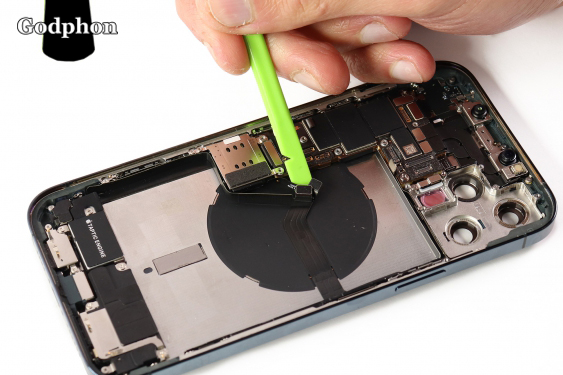

برای باز کردن قفل کانکتور شارژ و کابل‌های سیم‌خوان، دوباره از اسپاتول نایلونی استفاده کنید.

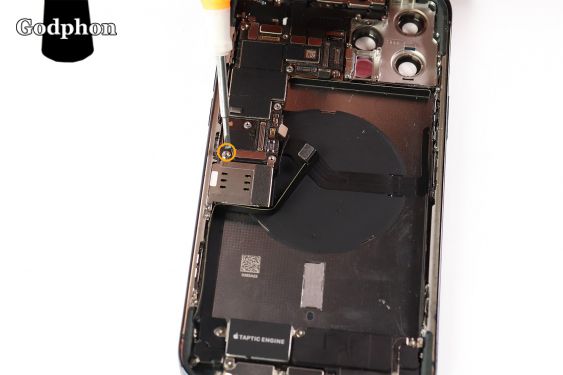

مرحله 26

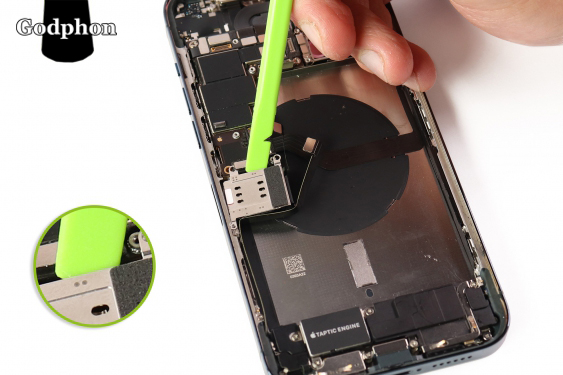

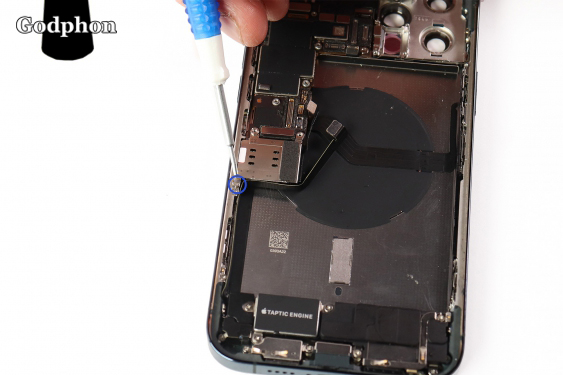

پیچ صلیبی شکل دایره شده به رنگ آبی را باز کنید. (عکس 1)

و همچنین پیچ پرچ به رنگ نارنجی دایره شده است. (عکس 2)

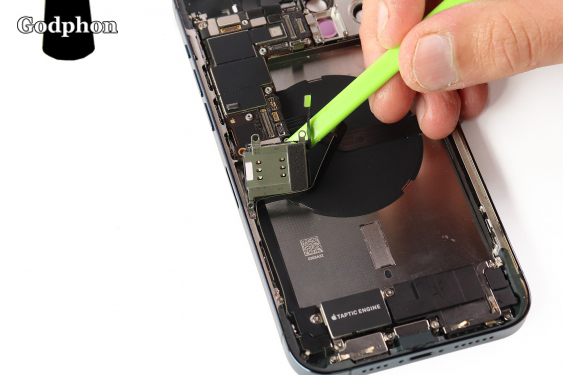

سپس با کاردک خواننده را بیرون بیاورید.

مرحله 27

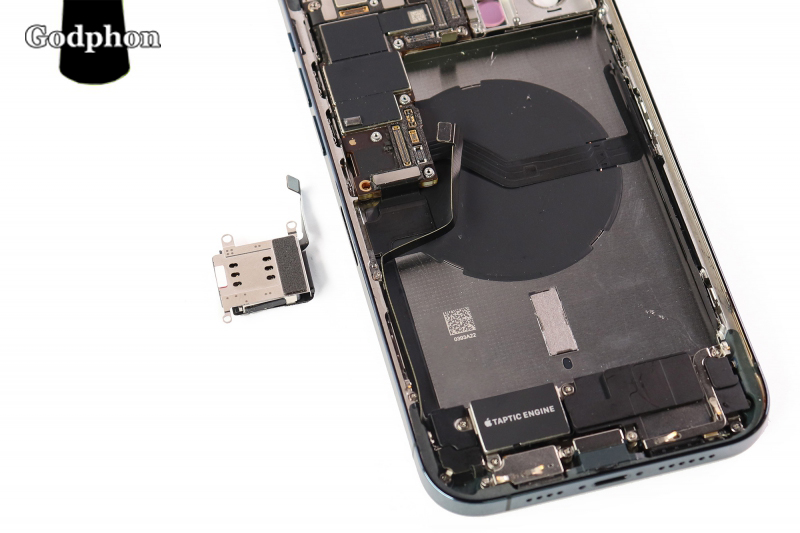

سیم خوان خاموش است.

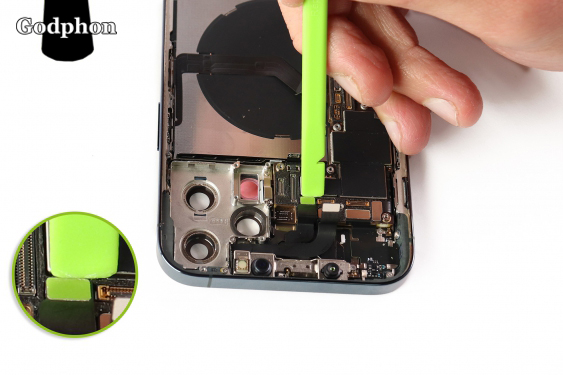

مرحله 28

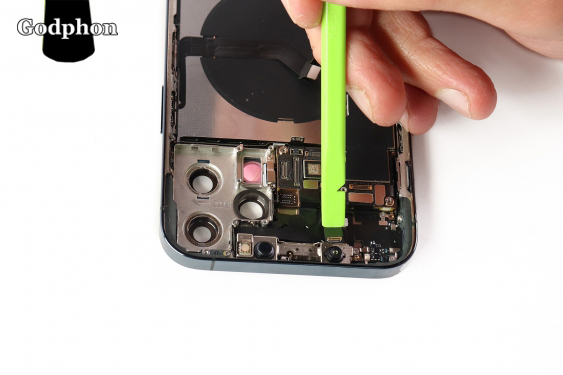

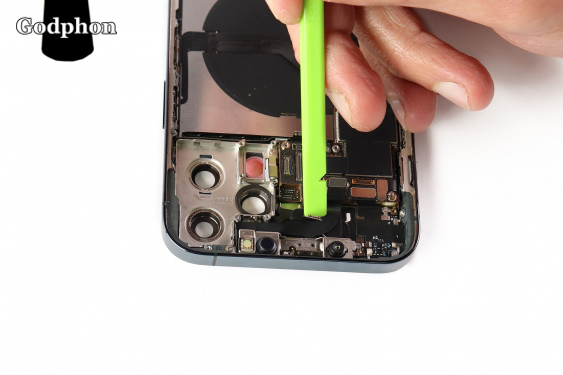

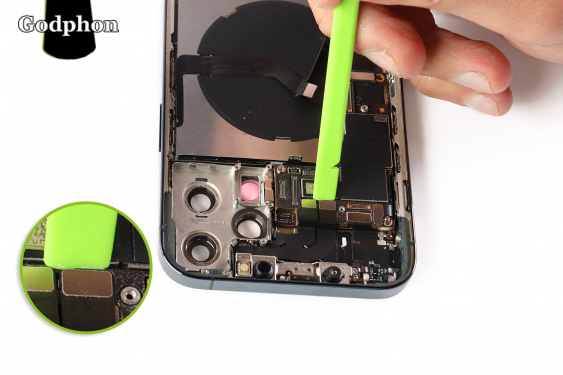

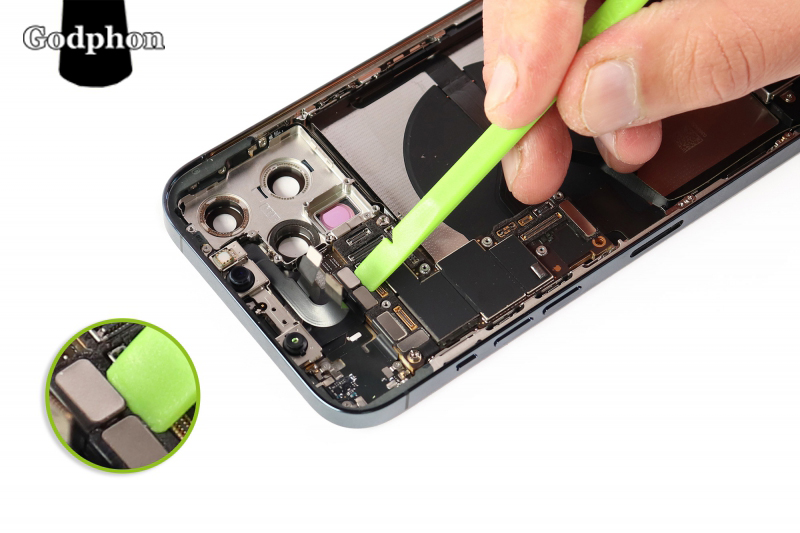

اسپاتول را در دست نگه دارید تا دو لایه اول دوربین جلوی Face ID را جدا کنید.

مرحله 29

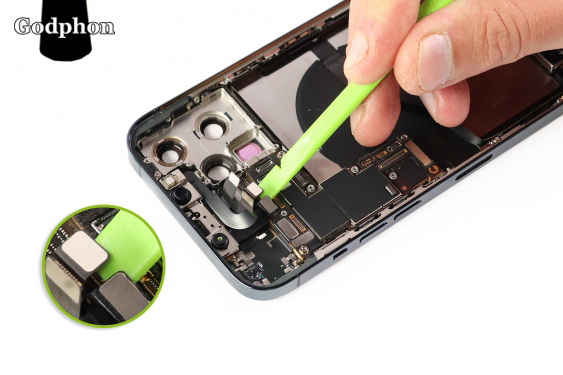

و همچنین دو سفره دیگر که در زیر پنهان شده است.

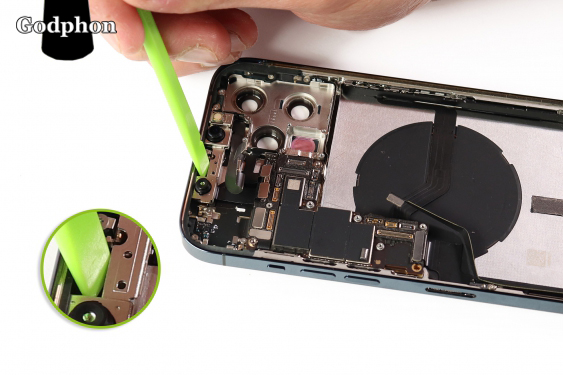

مرحله 30

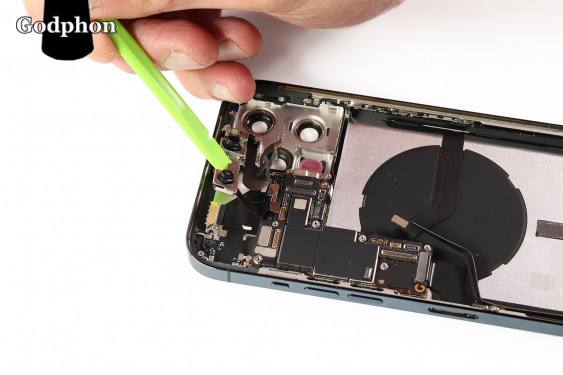

سپس دوربین جلو را بیرون بیاورید.

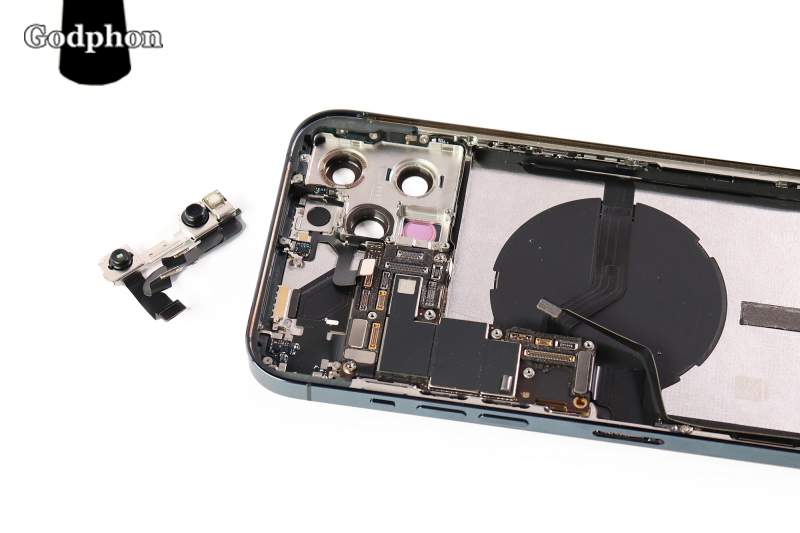

مرحله 31

دوربین جلو Face ID به نوبه خود استخراج می شود.

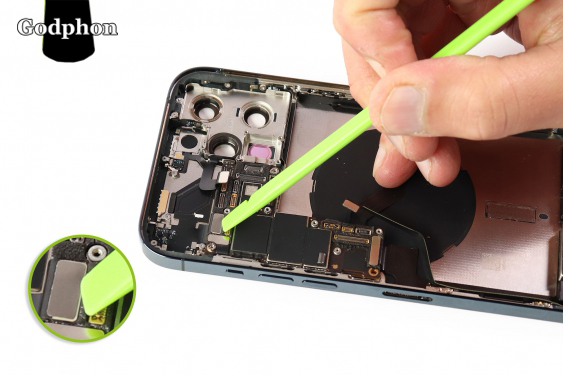

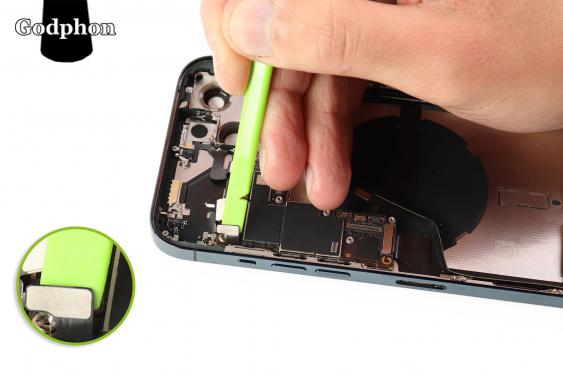

مرحله 32

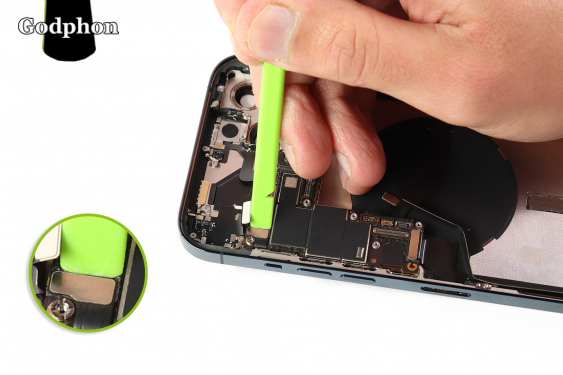

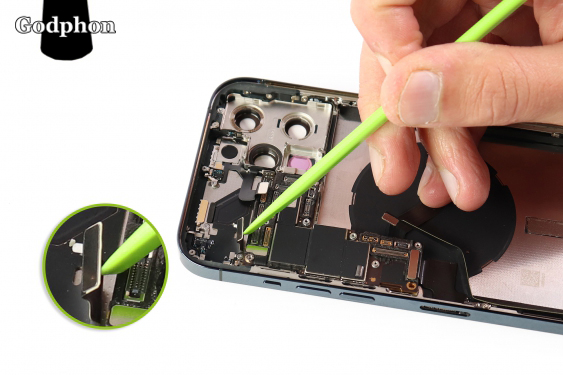

سپس کابل حسگر مجاورتی را باز کنید …

… و ولوم / کابل ویبراتور.

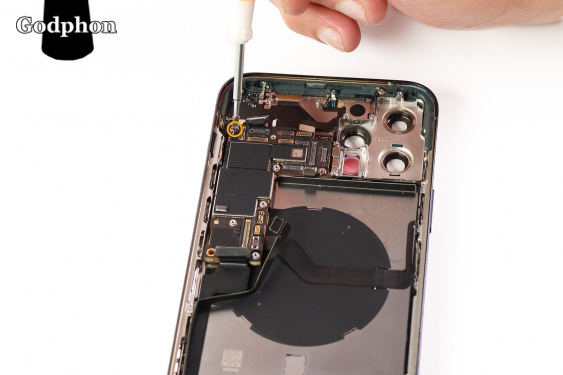

مرحله 33

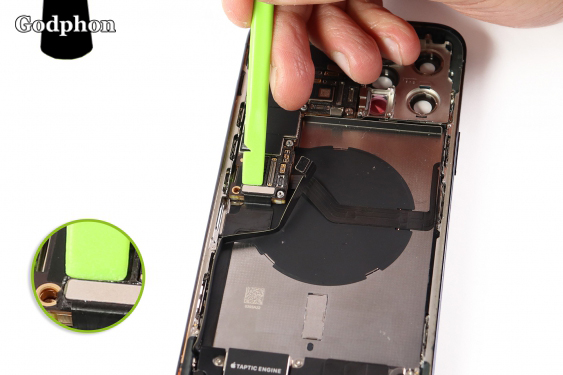

سپس کابل دوم را از کانکتور شارژ جدا کنید.

در نهایت پیچ پرچ که به رنگ نارنجی دایره شده را باز کنید. (عکس 3)

بدون فراموش کردن آخرین پیچ پرچ که به رنگ نارنجی در عکس 4 حلقه شده است.

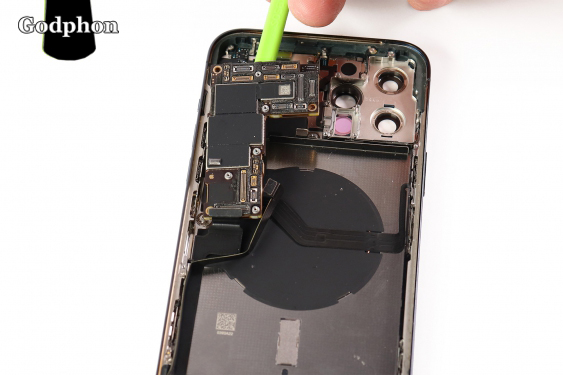

مرحله 34

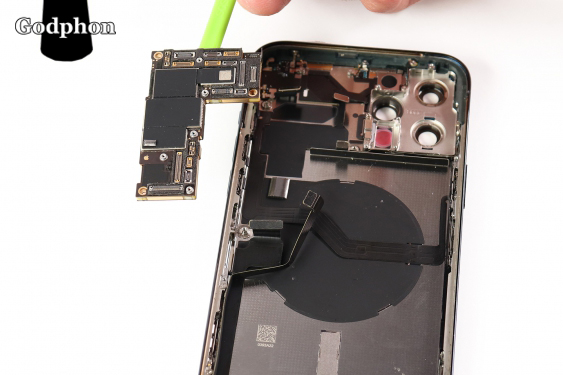

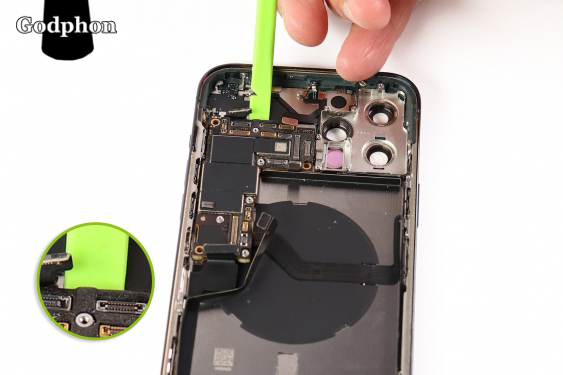

با اسپاتول به سمت بالا بکشید تا مادربرد را به آرامی جدا کنید.

مرحله 35

مادربرد حذف می شود.
